SCB11-80KVA干式变压器

　　该型号SCB11-80KVA干式变压器系专为中置柜、高压开关柜配套设计。采用了特殊结构，在满足标准各项性能参数指标前提下，对外形尺寸进行优化设计，外形尺寸(长X宽X高mm)为635X450X750，完全满足中置柜、高压开关柜的安装要求，是目前中置柜、高压开关柜理想的配套用SCB11-80KVA干式变压器。性能特点a安全、防火、无污染，可直接运行于负荷中心b采用德国HTT技术，机械强度高、抗短路能力强、局放量小、热稳定性好c体积小、重量轻、占用空间少、安装方便d低损耗、低噪音、免维护、节能效果明显e防潮、防霉、防盐雾，散热性好，适应高海拔、高湿度及恶劣环境运行。

　　功能特点：

　　低压线圈采用箔式结构，有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题，同时箔式线圈不存在轴向匝数和轴向绕制螺旋角，有效地消除了短路时SCB11-80KVA干式变压器的轴向力，保证了线圈内的电流密度可以根据高压线圈负荷分布自由地沿轴向调整，减少了低压突发短路时的径向力。绕制后的线圈端部采用树脂密封固化，避免了各种异物和潮气的进入。

　　高压线圈采用优质F级绝缘的导线与国际先进的绝缘材料绕制，较大容量线圈沿轴向设有散热气道。此结构具有良好的抗电流冲击、抗温度变化、抗开裂和极好的散热性能。采用多级分段圆筒式结构，有较强的承受过电压能力和很低的局部放电水平。线圈装模经真空干燥后浇注。

　　可配备完善的温度监测和保护系统。采用智能信号温控系统，可自动监测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机。

　　并有报警、跳闸等功能设置。体积小，重量轻，占地空间少，安装费用低。

　　低损耗、低噪音，节能效果明显，免维护。散热性能好，过负载能力强，强迫风冷时可提高容量运行。防潮性能好，适应高湿度和其它恶劣环境中运行。

　　铁芯选用优质冷轧硅钢片，45度阶梯全斜接缝结构，利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺，改善了接缝处的磁通分布，减少了铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺，有效地降低了空载损耗、空载流量和铁芯噪音。

　　由于我公司SCB11-80KVA干式变压器具有以上特点，因此广泛应用于输变电系统，如宾馆饭店，机场，高层建筑，商业中心，住宅小区等重要场所，以及地铁，冶炼电厂，轮船，海洋钻井平台等环境恶劣场所。

　　铁心

　　铁心选用进口优质冷轧硅钢片，铁心选用进口优质冷轧硅钢片，全斜接终结构，心柱采用F级无纬粘带绑扎，铁心表面采用环氧树脂包封，降低了空载损耗，空载电流和铁心噪声，夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高。

　　高压绕组

　　高压绕组高压绕组用带填料环妞树脂真空浇注，极大地减小了局放量，提高了线圈电气强度，绕组内外壁用玻璃纤维网格板填充，增强了线圈的机械强度，提高了产品抗突发短路的能力，线圈永不开裂。

　　低压绕组

　　低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匝更平衡，同时线圈采用轴向冷却风道，增强了散热能力，绕组层间采用TD 阳环氧树脂预浸布，整体固化成形。

　　制造工艺

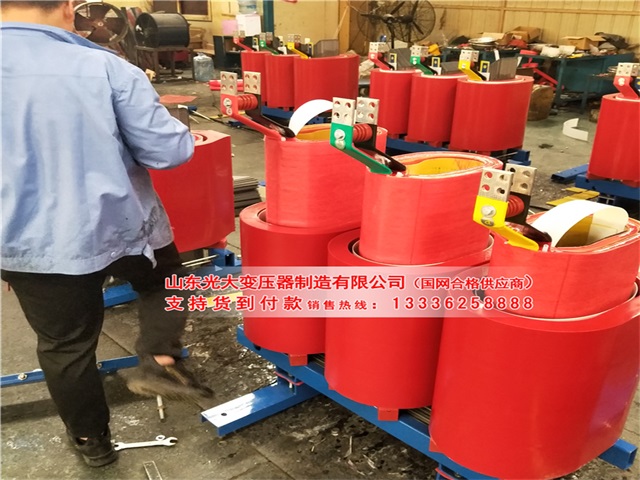

　　线圈在高精度绕线机上绕制，低压绕组采用箔式绕制结构SCB11-80KVA干式变压器容量较大时有通风道绕制完毕后进行真空干燥，整个浇注及固化过程完全按照工艺要求进行操作，所有过程都需有严格的监视，并视情况进行调整口浇注的精密制造过程使线圈无气泡、空穴，使制成的SCB11-80KVA干式变压器达到优质运行效果。

　　温控系统和风冷系统

　　采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了SCB11-80KVA干式变压器的过载能力。温度控制采用智能温控仪，提高了SCB11-80KVA干式变压器运行安全可靠性。

　　保护外壳和出线母排

　　保护外壳对SCB11-80KVA干式变压器作进一步的安全保护，防护等级有IPZO 、IP23 等，外壳材料有冷轧钢板，不锈钢板等供用户选择低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

　　SCB11-80KVA干式变压器出线方式

　　可根据不同的接口形式制造常规的出线、标准封闭母线和标准侧出线，也可以根据用户要求设计特殊出线方式。

　　SCB11-80KVA干式变压器铁芯采用先进的导磁材料非晶合金制成，性能优越，其性能指标达到国际先进水平。安全，阻燃防火，可直接安装在负荷中心。免维护、安装简便，综合运行成本低。防潮性能好，可在100%湿度下正常运行，停产后不经预干燥即可投入运行。损耗的、局部放电量低、噪声小、散热能力强。机械性能好，抗短路能力强，高压绕组用高强度玻璃丝包线绕制，低压绕组选用进口优质铜 箔绕制，并在真空状态下浇注而成。并配备由完善的温度保护控制系统，为SCB11-80KVA干式变压器安全运行提供可靠保障。根据用户要求可配制外壳，安全美观。
