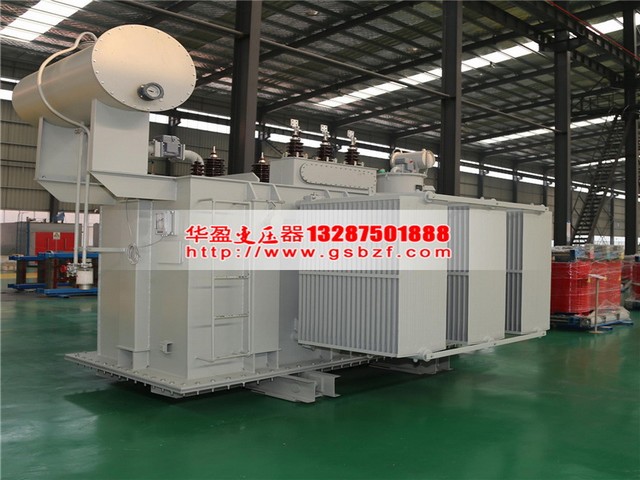

油浸式变压器外部结构

　　油浸式变压器是一种重要的电力设备和用电器，油浸式变压器的组成也是比较丰富的，组成油浸式变压器的结构也是比较重要的。油浸式变压器的外部的结构有很多，您了解油浸式变压器的外部的结构哪些呢?油浸式变压器厂家的小编给大家主要介绍一下相关的油浸式变压器的外部的结构吧：

　　1.铁心

　　(1)铁心结构。油浸式变压器的铁心是磁路部分，由铁心柱和铁轭两部分组成。绕组套装在铁心柱上，而铁轭则用来使整个磁路闭合。铁心的结构一般分为心式和壳式两类。心式铁心的特点是铁轭靠着绕组的顶面和底面，但不包围绕组的侧面;壳式铁心的特点是铁轭不仅包围绕组的顶面和底面，而且还包围绕组的侧面。由于心式铁心结构比较简单，绕组的布置和绝缘也比较容易，因此我国电力油浸式变压器主要采用心式铁心，只在一些特种油浸式变压器(如电炉油浸式变压器)中才采用壳式铁心。常用的心式铁心如图7-3所示。近年来，大量涌现的节能型配电油浸式变压器均采用卷铁心结构。

　　(2)铁心材料。由于铁心为油浸式变压器的磁路，所以其材料要求导磁性能好，只有导磁性能好，才能使铁损小。故油浸式变压器的铁心采用硅钢片叠制而成。硅钢片有热轧和冷轧两种。由于冷轧硅钢片在沿着辗轧的方向磁化时有较高的磁导率和较小的单位损耗，其性能优于热轧的，国产油浸式变压器均采用冷轧硅钢片。国产冷轧硅钢片的厚度为0.35、0.30、0.27mm等几种。片厚则涡流损耗大，片薄则叠片系数小，因为硅钢片的表面必须涂覆一层绝缘漆以使片与片之间绝缘。

　　2.绕组

　　绕组是油浸式变压器的电路部分，一般由绝缘漆包、纸包的铝线或铜线烧制而成。

　　根据高、低压绕组排列方式的不同，绕组分为同心式和菱叠式两种。对于同心式绕组，为了便于绕组和铁心绝缘，通常将低压绕组靠近铁心柱：对于交叠式绕组。为了减少绝缘距离，通常将低压绕组靠近铁轭。

　　3.绝缘

　　油浸式变压器内部主要的绝缘材料有油浸式变压器油、绝缘纸板、电缆纸、皱纹纸等。

　　4.分接开关

　　为了供给稳定的电压、控制电力潮流或调节负载电流，均需对油浸式变压器进行电压调整。目前，油浸式变压器调整电压的方法是在其某一侧绕组上设置分接，以切除或增加一部分绕组的线匝，以改变绕组的匝数，从而达到改变电压比的有级调整电压的方法。这种绕组抽出分接以供调压的电路，称为调压电路;变换分接以进行调压所采用的开关，称为分接开关。一般情况下是在高压绕组上抽出适当的分接。这是因为高压绕组常套在外面，引出分接方便，另外，高压侧电流小，分接引线和分接开关的载流部分截面小，开关接触触头也较容易制造。

　　以上是常见的油浸式变压器的外部的结构和主要的外部的组成供大家进行参考，对于油浸式变压器的外部的结构和主要的功能您还有什么想要了解的，请联系我们的技术人员以及和我们的专家进行咨询吧!
