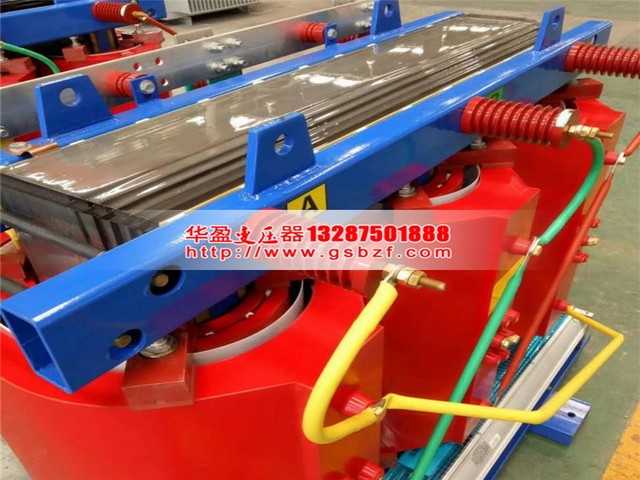

干式变压器实物接线图

　　干式变压器是一种重要的电力设备，也是一种重要的用电器的类型，干式变压器的线路也是比较多的，其中绕线也是比较多的。一般情况下干式变压器的主要的绕组的连接的方式和主要的方法有各种各样的，具体的连接的方式和类型有哪些呢?还是和干式变压器厂家的小编进行详细去了解一下吧：

　　1 干式变压器绕组的联接

　　用线电压的相位关系标识干式变压器高、低压绕组的联接组别， 把高压绕组头、尾端分别标记为A， B， C 和 X， Y， Z 低压绕组头、尾端分别标记为 a， b， c 和 x， y， z. 绕组相电压都规定为从尾端指向头端 ， 高压绕组相电压从 X 指向A 为U AX， 简记为 U

　　A， U B， U C 低压绕组相电压从 x指向 a 为 U ax， 简记为 U a， U b， U c。

　　若高、低压绕组的头端A 和 a 标为同极性端， 则高、低压绕组相电压 U A和 U a同相位， 相量方向相同若高、低压绕组的头端 A 和 a 标为异极性端， 则高、低压绕组相电压 U A和 U a反相位，相量方向相反。

　　干式变压器每相的相电压即为该相绕组电压，其线电压是指引出端电压， 线电压 U AB就是 U A与U B的电压相量差。

　　1. 1 星形联接

　　绕组按相序A，B， C 自左至右依次排列， 同名端符号分别标在绕组头端A， B， C 处， 绕组尾端 X， Y， Z 联接在一起。 在接线图上标出各绕组的相电压方向， 然后根据相电压方向画出相电压、线电压 U AB相量图相电压： U A = U <0度U B = U <- 120度U C= U <- 240度。

　　线电压： U AB = U A - U BU BC = U B - U CU CA = U C - U A。

　　绕组尾端联接在一起， X， Y， Z 是等电位的电源零点， 相序是顺时针， 线电压超前相电压， 相量的 A 箭头就是实际绕组的A 头端。 因为同名端符号标在绕组的头端A， B， C 处， 所以 A 相相量图 U A方向向上。

　　1. 2 左三角形联接

　　绕组按相序A， B， C 自左至右依次排列， 同名端符号分别标在绕组头端 A， B， C 处。 绕组尾端 X， Y， Z 分别与头端 B， C， A 联接在一起， 即 XB， YC， ZA 联接在一起。 在接线图上标出各绕组相电压方向， 根据相电压方向画出相电压与线电压 U AB相量图。 ZA 联接就是A 的头接 C 的尾。

　　左三角形联接就是现有教材中的第 2 种三角形接线方式， 可见电压相量要比电势相量简单直观得多， 形象易记。

　　相电压与线电压的关系为U AB = U A U BC = U B U CA = U C。

　　绕组 A 头 C 尾联接在一起， 相序是顺时针， 线电压与相电压同方向， 相量A 箭头就是实际绕组 A 头端。 因为同名端符号标在绕组的头端 A， B， C 处， 所以A 相相量图 U A方向向上。

　　1. 3 右三角形联接

　　绕组按相序A， B， C 自左至右依次排列， 同名端符号分别标在绕组头端 A， B， C 处。 绕组尾端 X， Y， Z 分别与头端 C， A， B 联接在一起， 即 XC， YA， ZB 联接在一起。 在接线图上标出各绕组相电压方向， 根据相电压方向画出相电压与线电压 U AB相量图。 YA 联接就是A 的头接 B 的尾。

　　右三角形联接就是现有教材中的第 1 种三角形接线方式， 同样电压相量要比电势相量简单直观， 容易记忆。

　　相电压与线电压的关系：U AB = - U B U BC = - U C U CA = - U A。

　　绕组 A 头 B 尾联接在一起， 相序是顺时针， 线电压与相电压同方向， 相量A 箭头就是实际绕组 A 头端。 因为同名端符号标在绕组的头端 A， B， C 处， 所以A 相相量图 U A方向向上。

　　注意： 在三角形联接组别中， 头尾联接的相量分析方法与绕组的实际接线形式相吻合， 相量图的头尾联接就是实际绕组的头尾联接 .

　　以上是常见的干式变压器的各种的绕组的主要的连接的方式和方法供大家进行参考，对于干式变压器的绕组您还有什么其他的想要了解的，请登录我们的网站以及和我们的技术人员联系吧!
