　　怎样增加变压器的散热面积

　　增加变压器的散热面积可以通过多种方式实现，以下是一些常见的方法：

　　1. 优化散热器设计

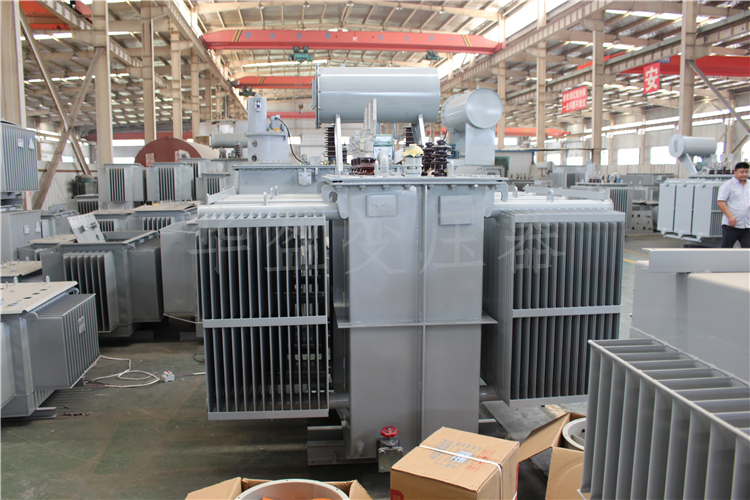

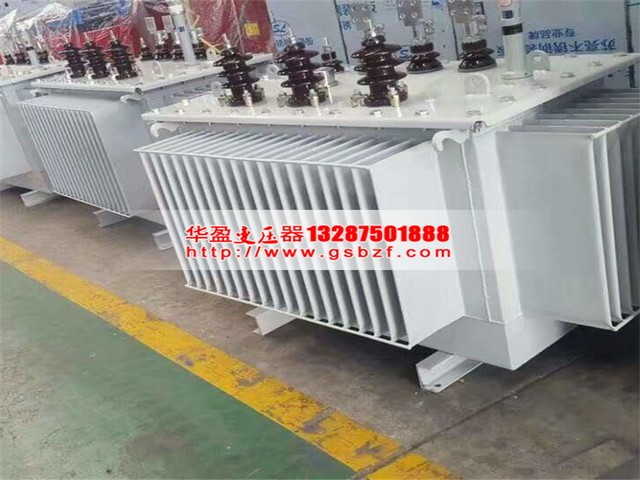

　　- 增加散热片数量或面积：在变压器外部安装更多的散热片，或者增大现有散热片的尺寸。例如，一些大型变压器会在油箱壁外侧安装大面积的散热片，以增加散热面积。散热片通常由铝或铜等导热性能良好的材料制成，能够有效地将热量从变压器表面传递出去。

　　- 采用新型散热器结构：如使用波纹散热片、鳍片式散热器等，这些结构可以增加空气与散热片的接触面积，提高散热效率。波纹散热片的特殊形状能够使空气在流动过程中形成湍流，增强散热效果。

　　- 优化散热器布局：合理布置散热器的位置和角度，确保空气能够顺畅地流过散热片，避免出现空气流通不畅的死角。例如，将散热器倾斜一定角度安装，利用重力作用使热空气自然上升，冷空气自然下降，形成良好的空气对流。

　　2. 改进变压器油箱设计

　　- 增大油箱表面积：通过改变油箱的形状或尺寸，增加油箱的表面积，从而提高散热能力。例如，采用椭圆形或矩形油箱代替圆形油箱，在不增加太多体积的情况下，可以增加油箱的表面积。

　　- 设置散热管或散热板：在油箱表面安装散热管或散热板，这些散热部件可以增加油箱的散热面积，并且能够引导热量更快地散发出去。散热管内部可以填充冷却介质，如水、油等，通过介质的循环流动带走热量。

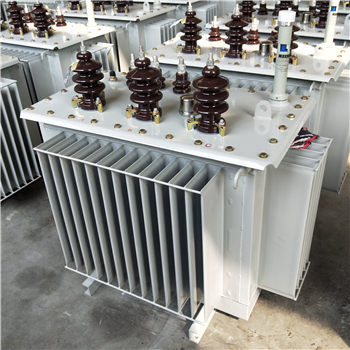

　　- 采用波纹油箱：波纹油箱是一种具有凹凸表面的油箱，相比传统的平滑油箱，其表面积更大，能够增加散热面积。同时，波纹还可以增强油箱的结构强度。

　　3. 利用冷却介质

　　- 增加冷却风扇：在变压器周围安装冷却风扇，加速空气的流动，提高散热效果。冷却风扇可以分为轴流式和离心式两种，根据变压器的具体情况选择合适的风扇类型和安装位置。例如，对于小型变压器，可以在油箱上方安装一个或多个轴流式风扇，向下吹风，加速油箱表面空气的流动。

　　- 采用强迫油循环冷却：对于大型变压器，可以采用强迫油循环冷却系统。该系统通过油泵将变压器油抽出，经过冷却器冷却后再送回变压器，使变压器油不断循环，带走热量。这样可以大大提高变压器的散热能力，但需要增加冷却系统的设备和维护成本。

　　- 使用冷却液：除了空气和变压器油外，还可以使用其他冷却液来冷却变压器。例如，一些特殊的变压器可以使用水作为冷却液，通过热交换器将变压器产生的热量传递给水，然后通过水的蒸发或冷却将热量散发到外界。

　　综上所述，增加变压器的散热面积是一个综合性的工程问题，需要综合考虑多种因素。通过优化散热器设计、改进油箱设计以及利用冷却介质等方法，可以有效地提高变压器的散热能力，确保其安全稳定运行。
